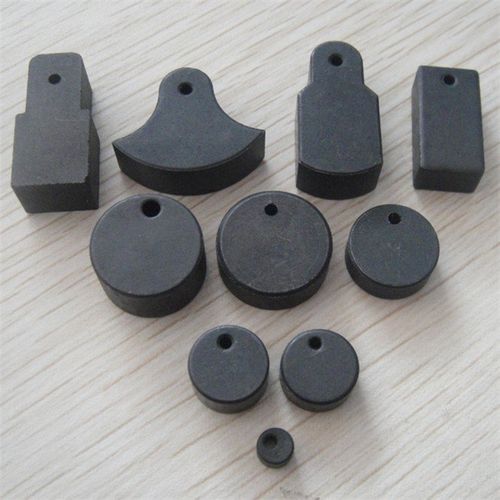

偏心塊

偏心塊

一種起動力矩小的偏心塊振動機構，其特征在于：將現有的偏心塊沿厚度方向分割為2－5塊，其中主偏心塊與轉軸固定聯接，副偏心塊與轉軸活套聯接；主、副偏心塊之間設有逐塊起動的差位撥動機構。該差位撥動機構可以是在主偏心塊的邊緣部位設置撥銷，也可以是在轉軸上主、副偏心塊之間設置活套介環，介環兩側端面各設有擋銷，分別嵌入主、副偏心塊的同軸環槽中；兩環槽內設有與擋銷掛合的擋塊。與現有整體式偏心塊相比，由于偏心塊可以分為多塊逐步起動，電動機的起動功率大大降低。這樣就有可能按照機器正常工作時的功率選配電機，節能效果十分顯著。
