振動電機定子

振動電機定子

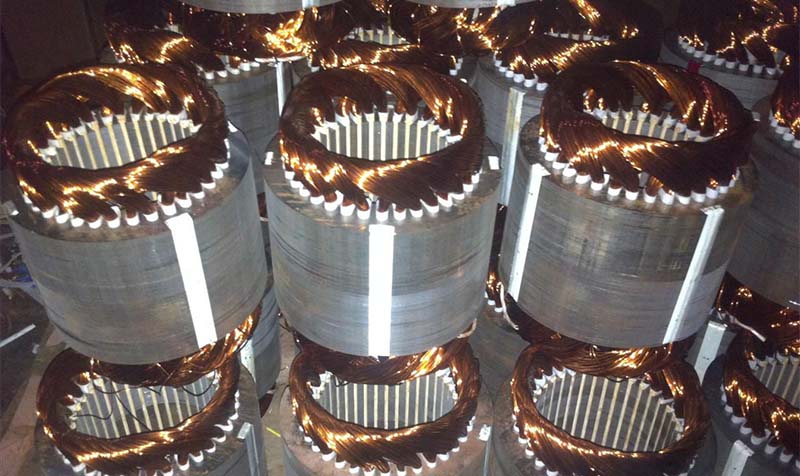

定子

定子是電動機靜止不動的部分。定子由定子鐵芯、定子繞組和機座三部分組成。定子的主要作用是產生旋轉磁場，而轉子的主要作用是在旋轉磁場中被磁力線切割進而產生（輸出）電流。

定子組成

定子通常由鐵心、線圈、骨架（有的沒有）、引線、拉簧等組成。定子有兩種接線方式，一種是4線式，轉子串連接在2個定子繞組之間，一種是2線式，2個定子繞組連接好后再與轉子串連接好后再與轉子串連接，（將4線式對角的2根引線接在一起）。兩種接線方式不同，但可以通用。引接線方式有兩種：一種是軟線引出；一種是靠骨架上的插接件引出，該種繞線時要保留骨架。

振動電機定子

1.振動電機的定子在運轉的過程中，如果產生摩擦的話，就會影響振動電機的運轉，預測電機的噪聲，需要考慮定轉子兩方面的因素，研究電機定子模態以及定轉子槽配合具有很重要的理論意義和實用價值。今天，在這里，介紹一下振動電機的定子模態的分析狀態，以供大家了解。

2.在定子模態分析中，固有頻率的計算一般可認為是無阻尼自由振動。在電機的定子振動中，電磁力作用在定子鐵心表面產生振動與噪聲。定子振動中以徑向振動為主，而且定子鐵心具有各向同性特性，所以對定子沖片采用ANSYS的二維模態分析方法。電機主要受到作用于定子上的電磁力的激勵，產生了噪聲和振動，并且以徑向振動為主，因此對電機定子沖片采用二維模態分析，能夠反映電機的振動模型。

3.在對電機進行測試時，將電機安放在半消音室測試平臺上，上部懸掛一個半球狀的測聲裝置，對電機各個測試點進行測試，求得其平均聲壓級。針對相同定子不同轉子槽數的電機，其中一個為44槽轉子的電機，另一個為38槽轉子的電機，測得其聲壓級，進而分析轉子槽數對其噪聲級的影響。試驗結果給出了不同測點及50/60Hz下的噪聲值。不同的轉子槽數可以影響電機的整體噪聲級。其中44槽轉子的電機比38槽轉子電機的噪聲級低，說明在相同定子下，44槽轉子與其定子在槽配合上比38槽的噪聲級更低，不同槽配合下電源頻率對噪聲影響較大。
